Flachkäfige

Radial-Flachkäfige

Wir bieten folgende Varianten:

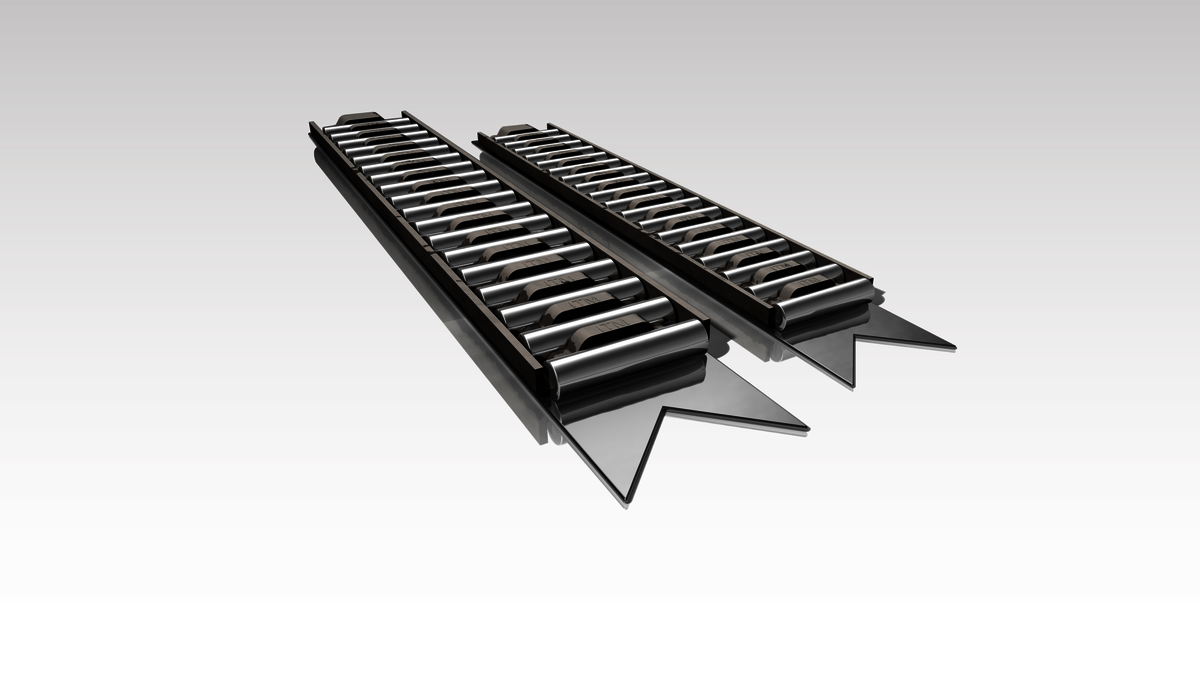

Flachkäfig befüllt (IBFZ) / unbefüllt (IBF)
Flachkäfig gebogen als Nadelkranz (K)
Nadelkranz mit / ohne gehärteten Laufringen (KR)

Besondere Eigenschaften

Unsere Flachkäfige aus legiertem Stahl werden für höchste Anforderungen gefertigt. Sie werden mit profilierten Nadelrollen befüllt und garantieren eine hohe Tragfähigkeit und Steifigkeit. Sie sind eine kostengünstige Alternative zu Rollenlagern mit großen Abmessungen.

Standardmäßig werden Rollen der Güteklasse G2 nach DIN 5402-3 verwendet. Dadurch sind hochgenaue Lagerungen kostengünstig herstellbar.

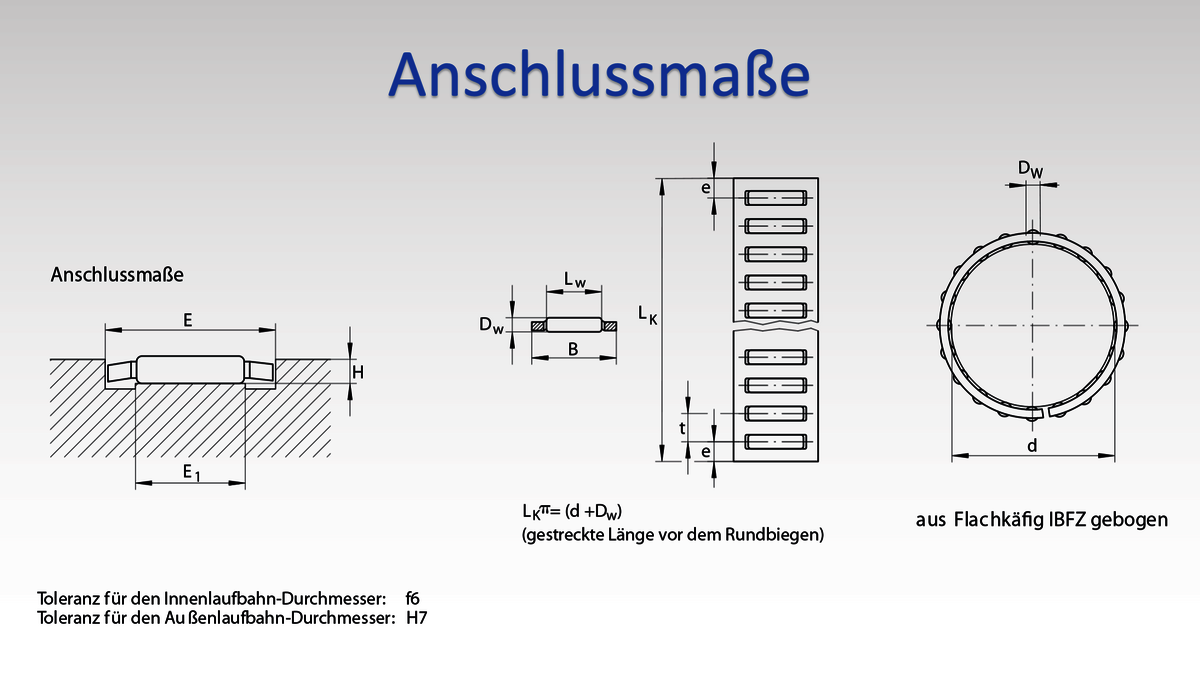

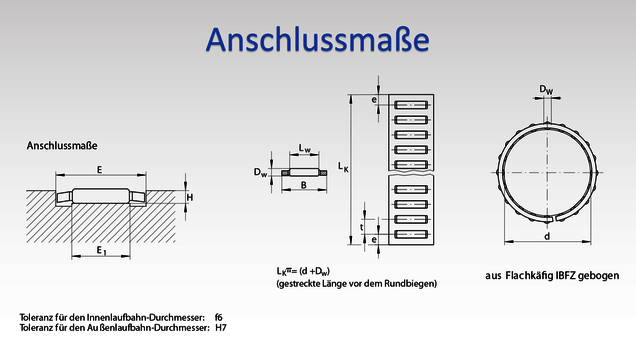

Technische Informationen

Laufflächen (Welle/Gehäuse) müssen gehärtet und geschliffen sein
Alternativ können entsprechende Stahlbänder als Innen- und Außenring mitgeliefert werden
Toleranz Welle/Gehäuse: f6/H7
Offene Stoßstelle
Seitliche Anlauffläche (Ra<0,8) muss verschleißfest sein

Die Abdichtung erfolgt mit handelsüblichen Dichtungen zwischen Lager und Anschlußkonstruktion.

Flachkäfige, Radial-Nadelkränze und Laufringe werden korrosionsgeschützt geliefert. Abhängig der Anwendung, müssen die Teile vor Inbetriebnahme, geölt oder gefettet werden.

Radial-Nadelkränze mit Laufringen werden einbaufertig und einzelverpackt geliefert.

Aus Qualtitätsgründen werden die Käfige grundsätzlich mit profilierten Nadelrollen einer Sortierung montiert, geprüft und anschließend korrosionsgeschützt verpackt.

Flachkäfige werden in Längen bis 2500 mm geliefert, Sonderlängen auf Anfrage.

Flachkäfig ohne Nadelrollen IBF 735 Länge 1500 mm
- Bestellbezeichnung: IBF 735.1500
Flachkäfig befüllt mit Nadelrollen IBFZ 735 Länge 2000 mm
- Bestellbezeichnung: IBFZ 735.2000
