Nadelkränze

Radial-Flachkäfige

Wir bieten folgende Varianten:

Flachkäfig befüllt (IBFZ)/ unbefüllt (IBF)
Flachkäfig gebogen als Nadelkranz (K)
Nadelkranz mit / ohne gehärteten Laufringen (KR)

Radial-Nadelkränze - Flachkäfig mit / ohne Laufscheiben

Besondere Eigenschaften

Nadelkränze sind gebogene Flachkäfige die auf unterschiedlichste Durchmesser gefertigt werden. Aufgrund der Käfigführung sind höhere Drehzahlen im Vergleich zu vollrolligen Lagern möglich, besitzen eine geringe Bauhöhe, eignen sich für große Wellendurchmesser und erlauben eine einfache Montage. Die Nadelkränze sind in kleinen Stückzahlen herstellbar mit kurzen Lieferfristen.

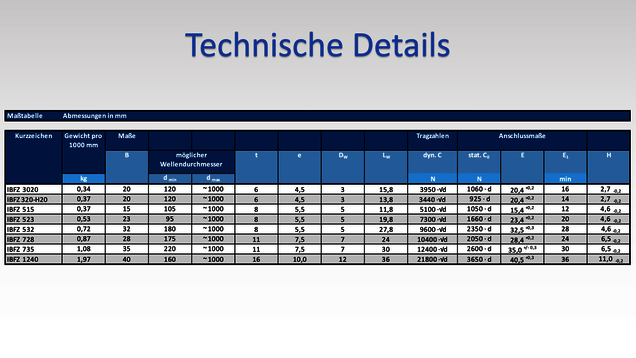

Technische Informationen

Radiale Flachkäfige finden immer mehr Anwendungsbereiche, wo Präzision und hohe Tragzahlen gefordert werden und bewährte Materialien an die Belastungsgrenzen stoßen.

Stahlflachkäfige können hohe Wechselbelastungen auch bei hohen Temperaturen besser aufnehmen und ermöglichen längere Standzeiten.

Geringe Einbaumaße, flexibel herstellbare Abmessungen, kleine Abnahmemengen, kurzfristige Verfügbarkeiten sowie ein attraktives Kosten-Nutzen-Verhältnis sind wesentliche Gründe, weshalb Flachkäfige eingesetzt werden.

Laufflächen (Welle/Gehäuse) müssen gehärtet und geschliffen sein
Alternativ können entsprechende Stahlbänder als Innen- und Außenring mitgeliefert werden
Toleranz Welle/Gehäuse: f6/H7
Offene Stoßstelle
Seitliche Anlauffläche (Ra<0,8) muss verschleißfest sein

Die Abdichtung erfolgt mit handelsüblichen Dichtungen zwischen Lager und Anschlußkonstruktion.

Flachkäfige, Radial-Nadelkränze und Laufringe werden korrosionsgeschützt geliefert. Abhängig der Anwendung, müssen die Teile vor Inbetriebnahme, geölt oder gefettet werden.

Radial-Nadelkränze mit Laufringen werden einbaufertig und einzelverpackt geliefert.

Aus Qualtitätsgründen werden die Käfige grundsätzlich mit profilierten Nadelrollen einer Sortierung monitert, geprüft und anschließend korrosionsgeschützt verpackt.

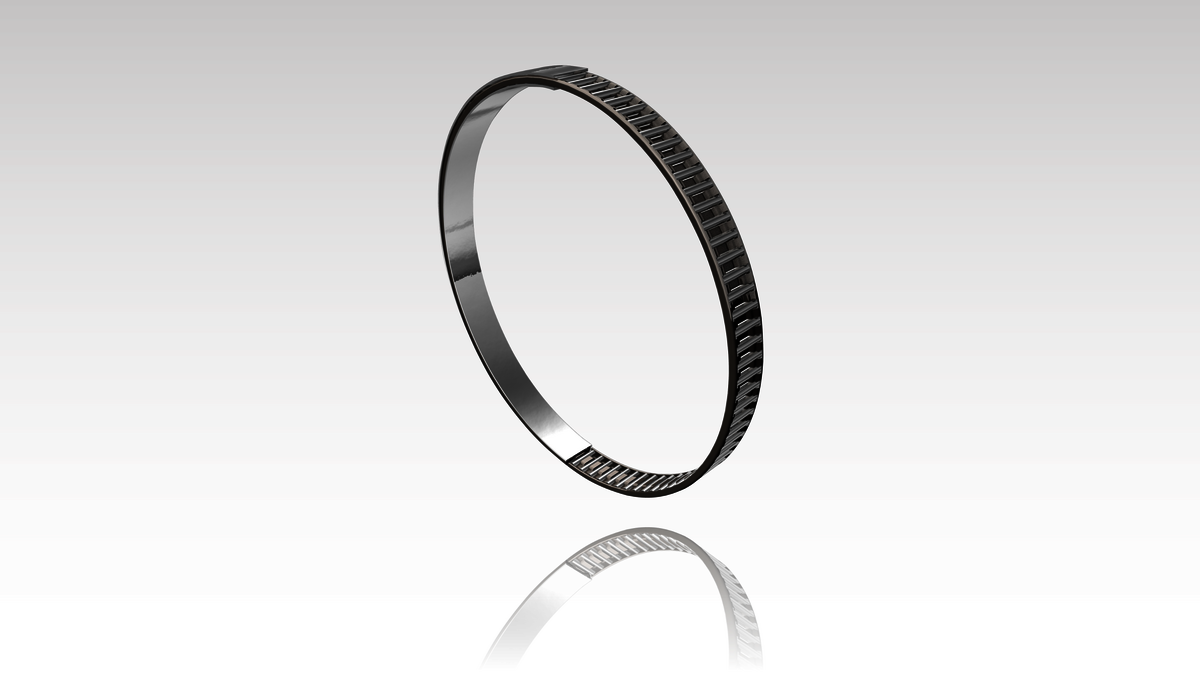

Radial-Nadelkranz befüllt mit Nadelrollen IBFZ 735
- Wellendurchmesser 500 mm Gehäusebohrung 514 mm Breite 35 mm
- Bestellbezeichnung: K 500x514x35 aus IBFZ 735

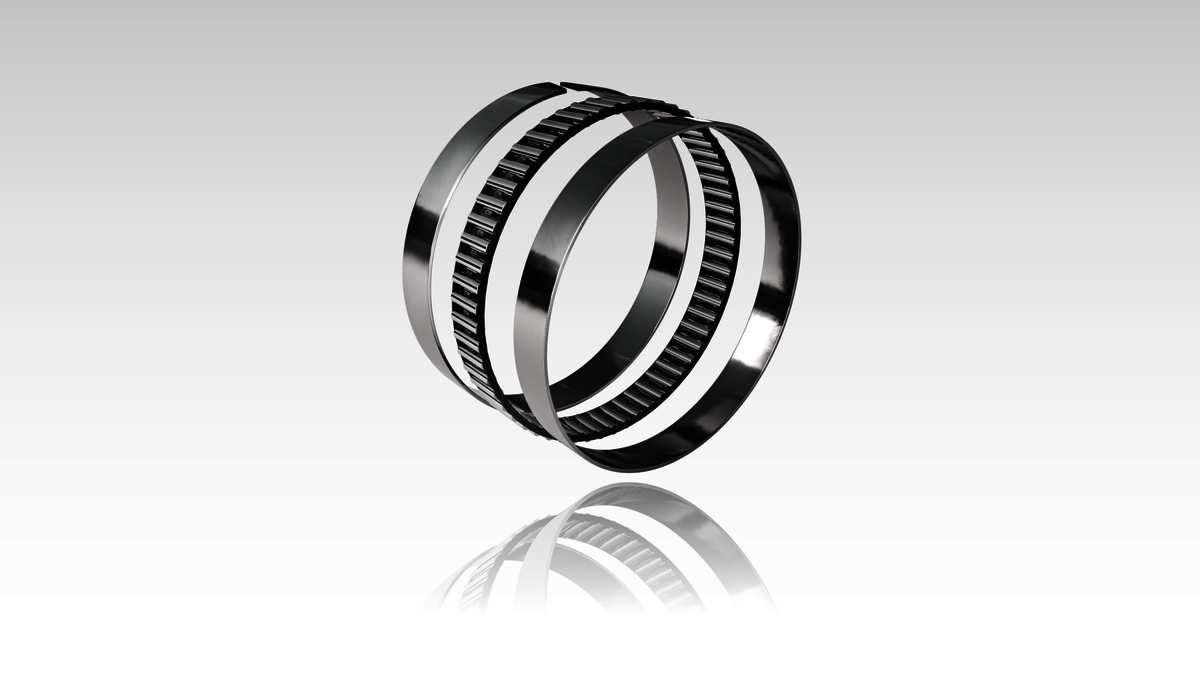

Radial-Nadelkranz mit Laufring KR aus Flachkäfig befüllt mit Nadel ollen IBFZ 1240
- Wellendurchmesser 800 mm Gehäusebohrung 828 mm Breite 40 mm
- Bestellbezeichnung: KR 800x828x40 aus IBFZ 1240
